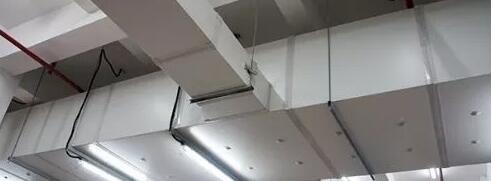

風管布置與選型

1、風管布局

除塵設備的排風係統點不適合過多，以利於各支管間摩擦阻力均衡

除灰風管應盡量豎直或歪斜鋪設，歪斜鋪設時與平麵交角要超過四十五度。如必不可少水準鋪設或傾斜角低於三十度時，應采取一定的有效措施，如增加水流量等。

排風係統的風管宜選用環形或矩形框風管，在確保好用的前提條件下盡可能照料到齊整美觀大方。

清除帶有有毒化學物質的通風係統，應盡量避免正壓力管道的長短，且正壓力管段不可越過其他屋子。

清除濕冷汽體或帶有水蒸汽的風管，需有不小於0.005的傾斜度，並應在風管的低值和離心風機的底端都采用排水管道對策。

通風降溫設備、風管及零配件等，應依據所在的自然環境和運輸的汽體、蒸汽或煙塵的腐蝕等，采取有效的防腐蝕對策。

排風係統的風管，應依據必須設定必需的側孔，其部位和總數應合乎檢驗規定。

2、除灰管路布局標準

除灰管路的布局除應遵循一般通風管道的布局標準外，也有一些特別要求：

(1)除塵設備的風管宜選用環形鋼質風管，其連接頭和接縫處應嚴實。

(2)風管宜豎直或歪斜安裝，歪斜安裝時與平麵的交角應超過45°，小傾斜度或水準鋪設的管道應盡可能減少，並應采用避免積灰的對策。

(3)支管宜從負責人的上邊或側邊插進，三通管的交角，宜選用15°-45°。

(4)在非常容易積塵的異型管件周邊，應設定密閉式清理孔。

(5)除灰風管拐彎處的夾角R＝1·5-3.0D，如夾角不允許大時，要在彎管下設引流葉子。

3、風管型號選擇

常見橫斷麵樣子：

矩形框：便於和工程建築、室內裝修相互配合；部分預製構件製做非常容易。

——常見於空調機組

環形：摩擦阻力小；省原材料、抗壓強度高；管路製做非常容易。

——常見於排風係統及中央空調髙速風管

別的樣子：依據具體必須。
